JIS 10K 플랜지 규격 완벽 정리

배관, 플랜트, 설비 분야에서 널리 사용되는 JIS 10K 플랜지는 일본산 산업규격(JIS B 2220)에 따라 제작되는 플랜지로, 10K(10kgf/cm²)의 공칭 압력을 견딜 수 있도록 설계된 것이 특징입니다. 이 글에서는 JIS 10K 플랜지의 규격, 특징, 적용 분야, 주요 치수와 선택 시 주의사항까지 한눈에 정리해드립니다.

JIS 10K 플랜지란?

• JIS(일본산업규격, Japanese Industrial Standards) B 2220에 따라 제작
• 공칭 압력 10K(10kgf/cm², 약 1.0MPa)
• 주로 배관 연결부에 사용, 분리와 유지보수가 용이
• 국내 KS 플랜지와 호환 가능 (KS 규격이 JIS를 기반으로 함)

플랜지의 주요 용어 정리

• Nominal Dia. of Flange: 플랜지 사이즈(호칭)
• Outside Dia. of Flange (D): 플랜지 외경
• Dia. of Bolt Circle (C): 볼트홀 중심 간 거리(PCD)
• Inside Dia. of Flange (do): 플랜지 내경
• t: 플랜지 두께(허브 제외)
• Number of Bolt Holes: 볼트홀 개수
• Nominal Bolt Size: 사용 볼트 규격

JIS 10K 플랜지 규격표 주요 예시

반응형

호칭(NB, A)	플랜지 외경(D)	플랜지 내경(do)	두께(t)	볼트홀 개수	볼트홀 PCD(C)	볼트홀 직경(h)	사용 볼트
50A	155mm	61.1mm	16mm	4	120mm	19mm	M16
100A	210mm	116.1mm	18mm	8	175mm	19mm	M16
150A	280mm	166.1mm	20mm	8	240mm	23mm	M20
250A	400mm	267.0mm	24mm	12	355mm	25mm	M22

※ 실제 규격표는 10A부터 1500A까지 다양한 사이즈가 존재하며, 상세 치수는 JIS B 2220 규격서를 참고해야 합니다.

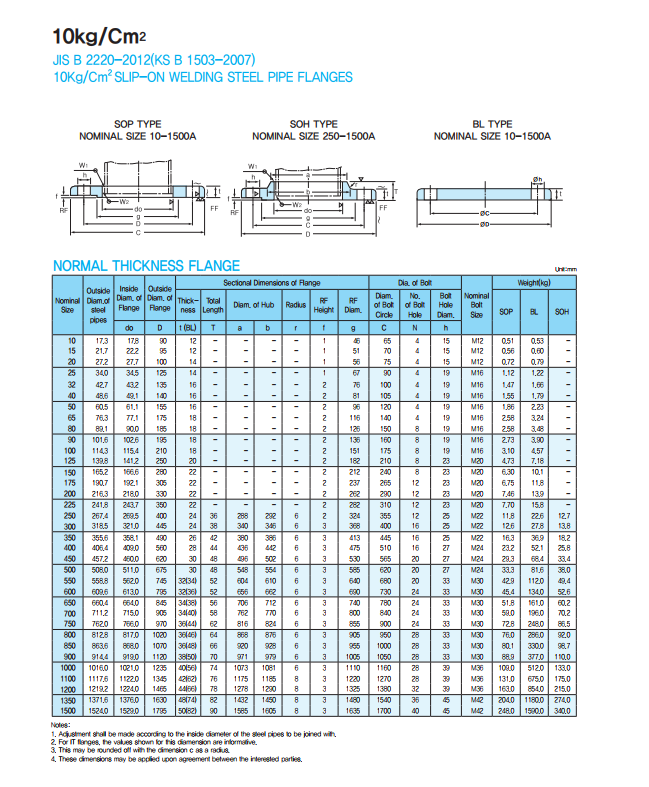

jis 10k flange 규격표

플랜지 타입별 특징

• SOP (Slip-on Plate): 가장 일반적인 타입, 250A 이하에서 주로 사용
• SOH (Slip-on Hub): 허브가 있는 타입, 250A 이상에서 주로 사용
• BL (Blind): 배관 막음용(블라인드 플랜지)

10K 플랜지는 250A부터 허브 타입(SOH)이 적용되며, 압력이 높은 만큼 체결력을 높이기 위해 허브 구조를 사용합니다. 5K 플랜지는 450A부터 허브 타입이 적용됩니다.

JIS 10K 플랜지 적용 분야

• 상수도, 소방, 냉난방, 플랜트 배관 등 다양한 산업 배관
• 중·저압 배관 시스템
• 주기적 분해·정비가 필요한 설비

JIS 10K 플랜지 선택 시 주의사항

• 배관 압력에 맞는 규격(5K, 10K, 16K 등) 선택
• 플랜지 타입(SOP, SOH, BL 등)과 사이즈 확인
• 볼트 규격과 개스킷 호환성 체크
• 재질(SUS304, SS400 등) 확인
• KS/JIS 규격은 호환 가능, ANSI/DIN 등 타 규격과는 호환 불가

마무리

JIS 10K 플랜지는 국내외 배관 현장에서 가장 많이 사용되는 표준 플랜지 규격 중 하나입니다. 배관 설계 및 시공 시, 규격표를 꼼꼼히 확인하여 올바른 제품을 선택해야 안전하고 효율적인 시스템을 구축할 수 있습니다.

더 자세한 규격표와 각 사이즈별 치수는 JIS B 2220 공식 규격서 또는 전문 배관자재 사이트에서 확인하실 수 있습니다.
